Повний опис:

Характеристики:

• Мікроконтролер (MCU): STM32H743VIH6, 480 МГц, 2 МБ Flash
• Вхідна напруга: 8В–50.4В (3–12S)
• Вихідна потужність: 8А постійна / 10А пікова для BEC. 5В, 6В, 8.4В (вибірково)
• Канали: 13x PWM (включаючи LED)
• Гіроскоп: ICM42688 x 2 (SPI1 і SPI4)
• Барометр: DPS310 (I2C2)
• Периферія: 7x UART, 2x I2C, 1x CAN
• Вимірювання: 6x ADC (Vbat, струм, CB2, CU2, RSSI, AirSpeed)
• Порти високої швидкості: MicroSD BlackBox, SPI3 на штифтах
• Аналогове FPV: Перемикання між двома входами камери, AT7456E OSD, підтримка 5В / 9В / 12В до 5А (вибірково)
• Цифрове FPV: Розʼєм “DJI” з SBUS і OSD-комунікацією
• Датчик струму: 165А постійно / 240А піково
• FC BEC: 5В 3А постійно (для польотного контролера та периферії)
• FPV BEC: 9В / 12В 5А (вибірково)
• Розміри: 54 x 36 x 13 мм

Технічні деталі:

• Дільник напруги батареї: 1K:20K (Масштаб 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
• Дільник напруги VB2 (ADC): 1K:20K
• Дільник напруги швидкості повітря (ADC): 20K:20K
• Цільова прошивка для ArduPilot: TBS_LUCID_H7_WING
• Ціль INAV: TBA (буде оголошено пізніше)
• Ціль Betaflight: TBA (буде оголошено пізніше)

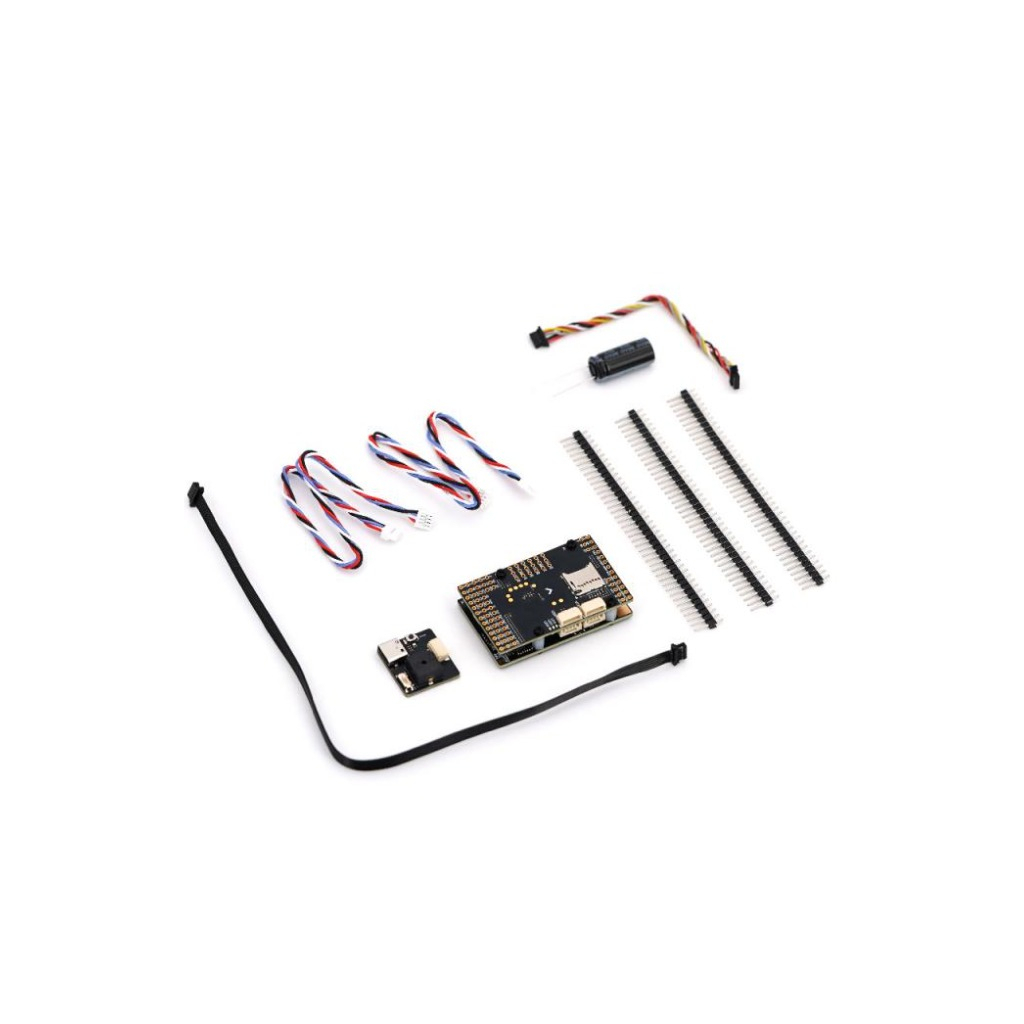

Комплектація:

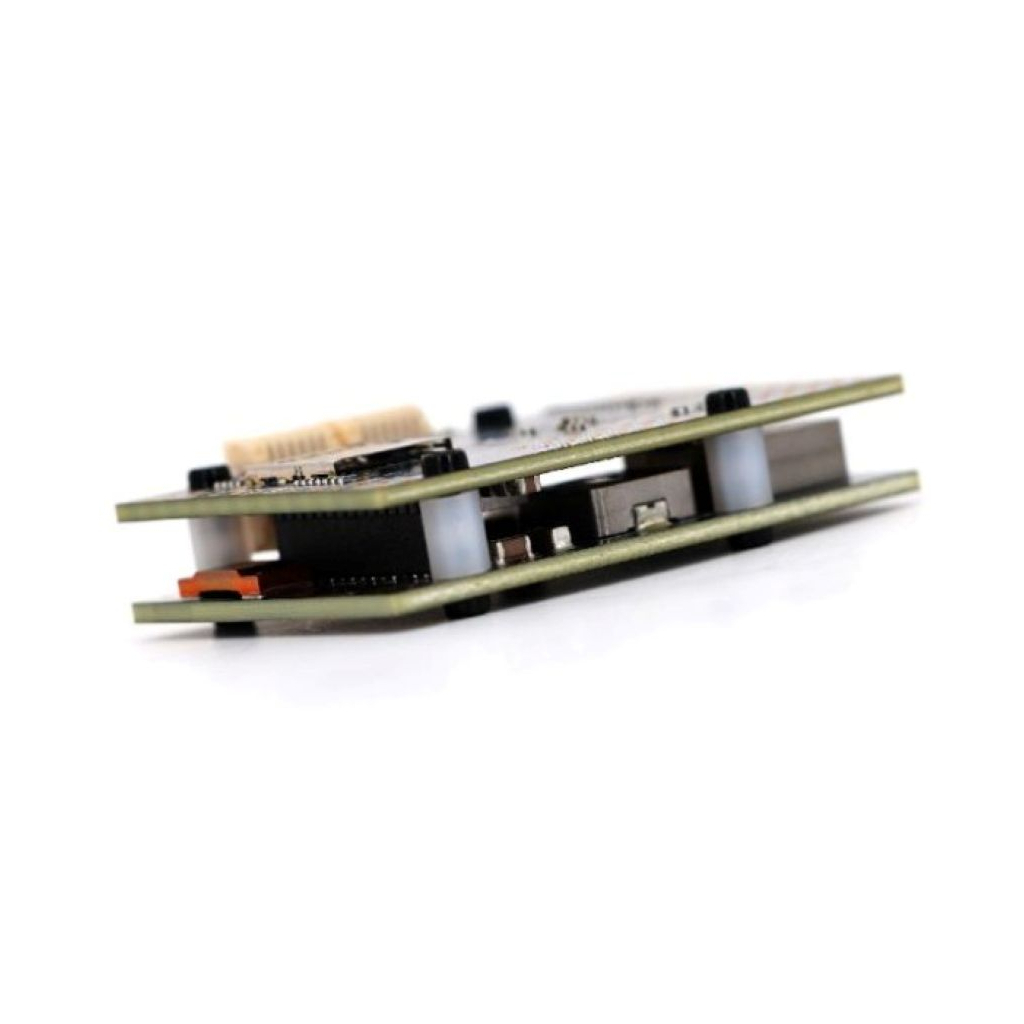

• 1x TBS Lucid H7 Wing FC & PDB (з’єднані плати)
• 1x USB (Type-C) / плата подовжувача з бузером
• 1x Кабель JST-SH-6P на JST-SH-6P 10 см для USB подовжувача
• 1x Кабель JST-SH-6P на JST-SH-6P 25 см для HD-систем
• 2x Кабель JST-GH-4P на JST-GH-4P 20 см для CAN та I2C портів
• 1x Електролітичний конденсатор 330uF 63V
• 120x штифтів 2.54 (не запаяні!)

Країна виробництва: Китай

Характеристики:

• Виробник: TBS
• Модель: Lucid H743 Wing 12S
• Артикул: Lucid H743 Wing 12S
• Процесор: STM32H743VIH6
• Країна виробництва: Китай
• Гарантія, міс: 1
